注塑模具的清洁
- 每个喷嘴喷砂宽度高达 125 mm 的高面积性能
- 进给速度高达 1,000 毫米/秒
- 根据汽车行业标准
- 所需空间小
- 对于新工厂和扩建

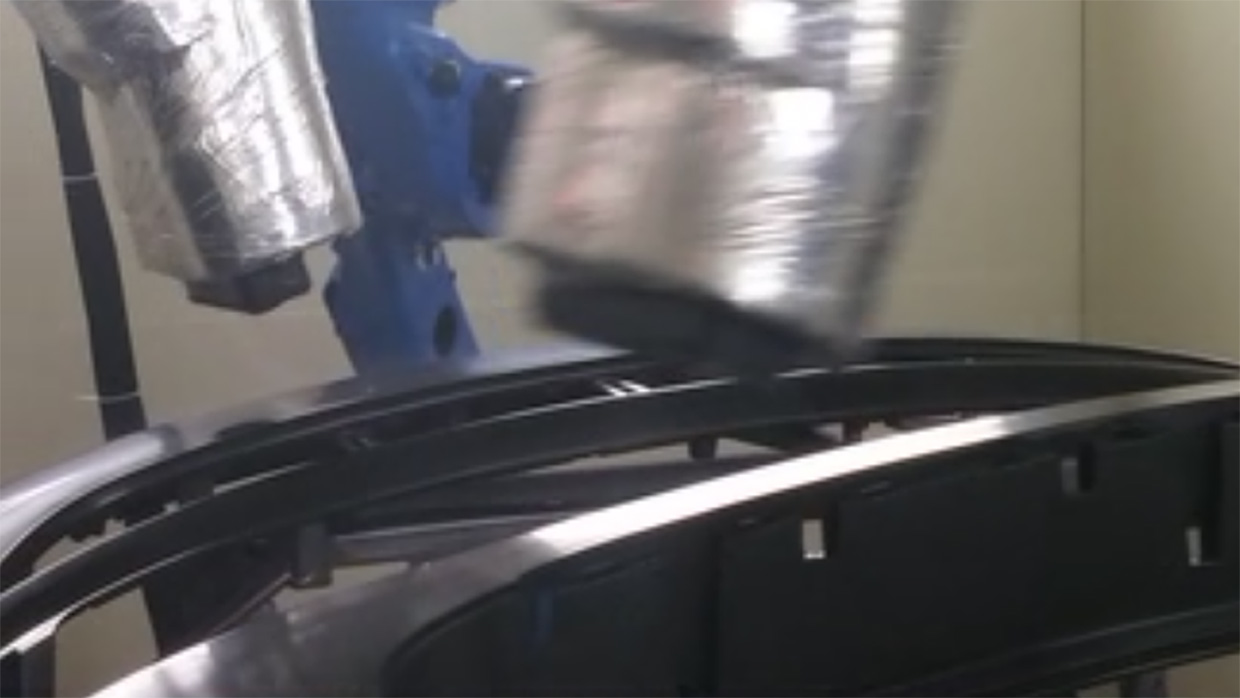

- 使用机器人、线性轴或平板安装的喷嘴运动
- 无残留去除基材上的所有污染物
塑料部件或组件可以在使用 CryoSnow 工艺进行喷漆之前进行预处理。从基材上去除以下杂质/沉积物:
- 油和脂肪
- 生产残留物,例如脱模剂
- 指纹
- 灰尘和纤维
扫一扫关注我们
备案号:沪ICP备18040026号-8 版权所有©上海美亿家环保科技有限公司
干冰清洗和传统的清洗方式有以下几个区别: 1. 用料:传统的清洗方式主要依赖于化学品和有毒物质,这些物质可能会对环境造成污染,并且可能对工作人员的健康造成影响。而干冰清洗则使用无毒、无害的干冰,对环境没有任何污染,也不会对工作人员的健康造成影响。2. 清洗效果:传统的清洗方式可能磨损及污染被清洗区域。而干冰清洗无危害、有利于环保,不会产生二次污染,清洗后立即恢复生产,无需拆卸、降温,可在线清洗
液态二氧化碳清洗机可以有效地清洗半导体表面的灰尘。液态二氧化碳清洗属于干式清洗,利用液态二氧化碳低温和爆破的原理来清洗。该方法可以避免使用化学方式清洗而导致的表面损坏或化学反应。通过压缩空气将液态二氧化碳喷射到半导体表面,能够清洗掉表面的灰尘,清洗能力优于直接空气吹扫,且不会产生二次污染。 但是,液态二氧化碳清洗机对半导体表面的微小灰尘和污垢可能无法完全清除,需要结合其他清洗方法如离子清洗、溶
雪花清洗在半导体陶瓷封装技术的表面清洗中也具有较好的应用效果。以下是雪花清洗在半导体陶瓷封装技术表面清洗中的一些优点和效果:高效清洗:雪花清洗利用固态二氧化碳(干冰)研磨或压缩制成雪花状,通过投射雪花清洗剂到陶瓷表面,能够迅速而彻底地清除表面污垢和残留物,提高陶瓷封装技术的质量和可靠性。安全环保:雪花清洗过程中,固态二氧化碳在清洗完成后会立即升华,不会产生废水、废气和化学物质排放,对环境和操作人员
在微芯片生产中雪花清洗技术用途广泛,二氧化碳雪射流清洁在通过光刻技术生产微芯片的传统中也得到了证明。它用于生产各种应用的磁阻(MR)传感器。cryosnow公司的低温雪花清洗技术用于制造 MR 传感器的三维微芯片,作为传统湿化学清洁的有效且环保的替代方案。这些通常需要使用超纯介质进行昂贵的冲洗过程。CO2雪花清洗技术去除了金属化后在导电路径边缘形成的所谓围栏。然后可以将下一个结构应用于硅晶圆。由于
